東莞市     楓盛機械制造有限公司			FS-DG50多功能高速包膠生產線18M*2.6M*2.2M
			設備配置及技術要求不含稅單價238000元
FS-DG50多功能高速包膠生產線
一、設備用途
該設備用于各種線材包膠擠出
二、主要規范
1、適應線種：包塑線擠出
2、押出材料：PVC、PE；PP，PA
3、線徑規格：0.45～4.5mm；
4、最大線速：150-250m/min；
5、中心高度：1000mm；
6、電源：380V50HZ三相四線制；
7、操作方向：左手機（面對電柜工作時收線方向）
8、機臺顏色：整機外表□蘋果綠  □土耳其藍  □電腦白   □安全色   □黃色
電箱外表：□同整機   □灰白色條紋漆

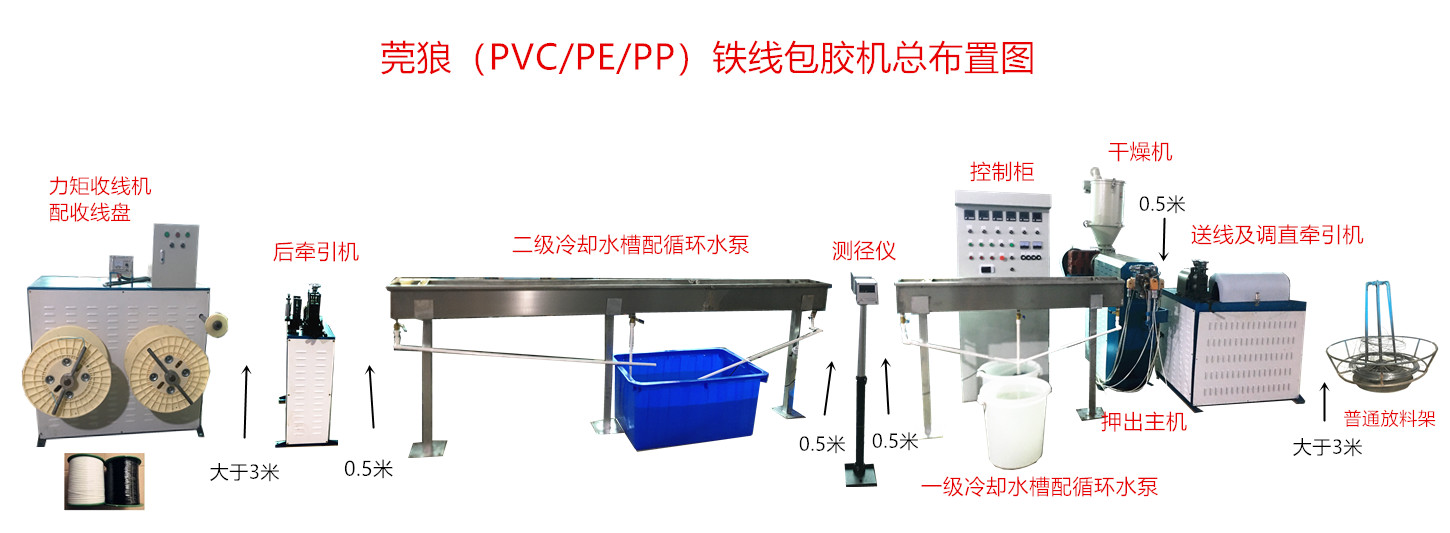

三、設備配置
序號	設備名稱	規格	數量	廠牌	功率	備注
1	放線架	200kg	1臺	楓盛	無動力
2	前置調直牽引機	YT 90L-4 (2HP)	1臺	楓盛	1.5KW*2
3	∮50×25D押出主機	Y2LJ-B-132	1臺	楓盛	7.5kw	附加發熱圈7.5KW
4	電控柜		1臺	楓盛
5	恒溫活動循環水槽		1臺	楓盛	0.4kw
6	單層4.0m冷卻槽		1臺	楓盛	0.4kw
7	單軸收線機	250Kg	1臺	楓盛	4.0kw
8	備品、備件		1組	楓盛
9	隨機工具		1套

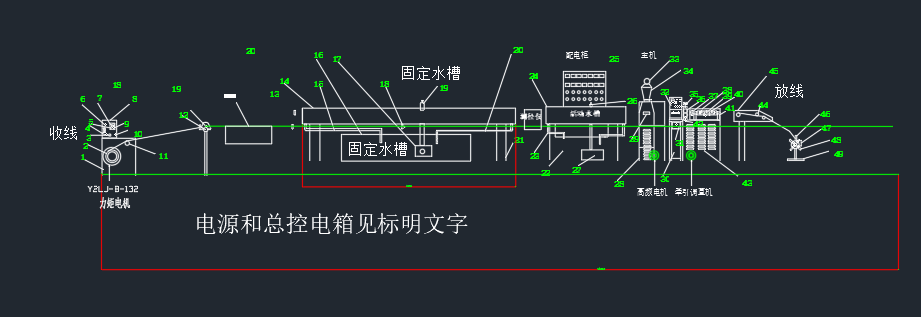

二收線機部分

1. 收線機架。2.收線盤。3.收線機電源開關。4.停止。5.力矩電源。

6.電源指示。7.力矩調節指示。8. 收線機電控箱。9. 力矩大少調節。10.啟動。11.自動擺線桿。
三，水槽部分
14.長水槽。15--20-.-23排水管。16--22. 循環存水箱。17.--27水泵。18.排水閥。19.--26.流動水閥。21.水定位腳。24.活動水槽
四.主機部分
25.總電控箱。28.擠出機主機架。29.機頭。30.工具，模頭抽屜。31.吸料機。32.干燥料斗。33.牽引調壓手輪。34. 牽引輪。35，測徑儀。37.調直皮帶輪。38.調直安全蓋。39調直軸。40. 調直夾。41. 調直軸固定座。42.線徑大小移動調節搖手。43. 調直牽引機架 。截斷機。
五.放線部分
44.過線輪。45. 過線架。46.放線架電機。47. 放線架減速箱。48. 外護線。49. 放線架機腳。
   為了讓機器的使用壽命長久，請按照本機的操作介紹進行正確的操作，具體操作流程如下；

1. 打開總電源開關。
2. 打開各個溫控開關（溫度的高低要根據膠料的溶點進行調節）。例如：ＰＥ擠出料第1段溫控表為180度．第2段溫控表為195度．第3段溫控表為215度．第4段溫控表為245度。第5段溫控表為260度。第6段溫控表為270度第7段溫控表為水溫控表75－80度。
3. 打開水泵開關。
4. 打開收線機電源開關和力矩電源開關。
5. 當待溫控表達到所要的溫度．
6. 將鐵線從放線架串入調直器，然后引入牽引機，從牽引機引入高頻機場，再進入包膠主機的模頭內。
7. 同時打開牽引開關微調和調直開關，觀察鐵線是否調直（若沒有調直將出現包膠偏心或者裸露），確認調直后，打開送膠料開關微調。
8. 包膠厚度合格后將包膠線引至第一水槽和第二水槽，截斷機或者再引入收線機的線盤上，調節力矩開關的微調．
9. 同時調節牽引調速開關和送料調速開關，速度可根據鐵線的線徑和包膠的厚度進行調節。
